Как определить свой стандарт VESA
Стандарт VESA — это система универсальных креплений для телевизоров, мониторов и другой техники.
Если у устройства на задней панели есть четыре отверстия с резьбой, оно, скорее всего, совместимо с этим стандартом. Вам нужно просто измерить расстояние между ними, чтобы подобрать подходящий кронштейн.
Как определить свой стандарт VESA

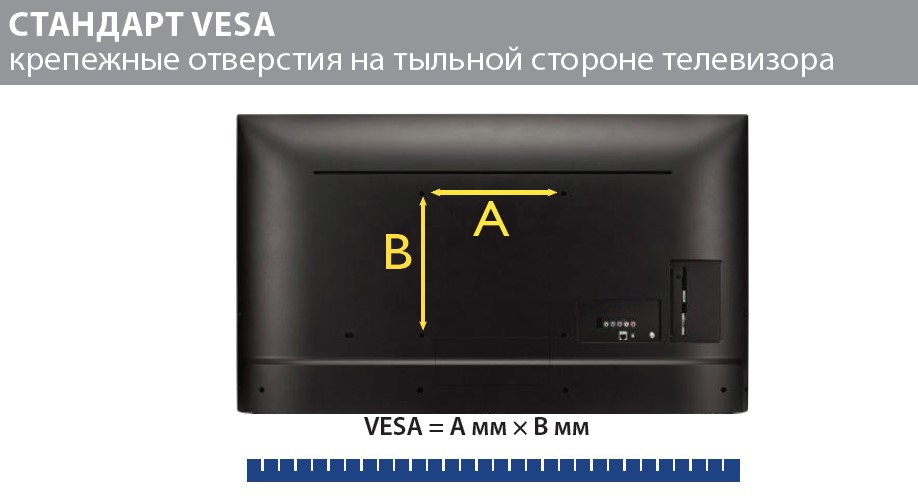

Найдите на задней стороне телевизора или монитора четыре крепежных отверстия. Измерьте расстояние между ними по горизонтали и по вертикали (от центра до центра). Полученные числа в миллиметрах и будут вашим размером VESA, например, 100×100 или 200×200.
Таблица размеров VESA
Вот основные стандарты, которые встречаются чаще всего. В таблице указаны размеры, тип винтов и максимальный вес, который выдерживает крепление.
| Схема отверстий (мм) | Тип винта | Макс. вес | Типичный размер экрана |
|---|---|---|---|
| 75 × 75 | M4 | ≤ 8 кг (17.6 lbs) | 12–22.9" |
| 100 × 100 | M4 | ≤ 14 кг (30.8 lbs) | 12–34" |
| 200 × 100 (или 200×200) | M4 | ≤ 22.7 кг (50 lbs) | 23–47" |
| 200×200 и более (400×400, 600×400, 800×400 и др.) | M6 или M8 | ≤ 113.6 кг (250 lbs) | 31" и больше |
На что еще обратить внимание
- Вес — главный критерий. Даже если отверстия совпадают, обязательно сверьте вес телевизора с максимальной нагрузкой кронштейна. Легкий монитор можно повесить на мощное крепление, но тяжелый телевизор на слабое — опасно.
- Винты. Кронштейны обычно идут с нужными винтами (M4, M6 или M8). Глубина отверстий также стандартизирована (обычно 10 мм для M4 и 15 мм для M8), поэтому слишком длинные винты могут упереться в корпус.
- Расположение. Стандарт VESA предполагает, что крепления находятся по центру задней панели. Это снижает нагрузку на кронштейн и обеспечивает устойчивость.
